Défaut BPGA sur Peugeot et Citroën : Le guide complet du mécano

Si vous travaillez régulièrement sur des véhicules du groupe PSA (Peugeot, Citroën, DS), vous avez forcément déjà croisé cette panne vicieuse. Le défaut BPGA (Boîtier de Protection et de Gestion des Alimentations) est devenu une véritable maladie connue sur de nombreux modèles.

Entre les démarrages impossibles, les coupures intempestives et les sapins de Noël au tableau de bord, ce boîtier électronique fait vivre un enfer aux automobilistes. En tant que mécano, voici tout ce que vous devez savoir pour identifier, diagnostiquer et résoudre ce problème sans perdre de temps.

Qu'est-ce que le boîtier BPGA et quel est son rôle ?

Le BPGA est le Boîtier de Protection et de Gestion des Alimentations. Placé généralement juste devant ou à côté de la batterie, il agit comme un chef d'orchestre pour la distribution du courant électrique dans le véhicule.

Son rôle principal est de :

• Distribuer la puissance électrique de la batterie vers les différents calculateurs.

• Couper l'alimentation de certains équipements secondaires pour préserver la batterie.

• Sécuriser le circuit électrique en cas de court-circuit ou de surintensité.

Les véhicules les plus touchés

On retrouve principalement ce souci sur les générations produites à partir de 2010 :

• Peugeot : 308 II, 3008 I et II, 5008 I et II, 508.

• Citroën : C4 Picasso / Grand C4 Spacetourer, C5 Aircross.

• DS : DS4, DS7 Crossback.

Quels sont les symptômes d'un BPGA HS ?

Quand le relais interne ou la carte électronique du BPGA commence à lâcher, les symptômes peuvent être aléatoires au début, puis devenir permanents.

Les pannes les plus fréquentes sur le terrain

• Le véhicule ne démarre plus du tout : Aucun bruit de démarreur, malgré une batterie neuve ou parfaitement chargée.

• Coupures d'alimentation intempestives : Le moteur se coupe en roulant ou les équipements électriques (écran, climatisation, phares) s'éteignent d'un coup.

• Message "Défaut charge batterie" ou "Défaut circuit électrique" : Le message s'affiche au combiné alors que l'alternateur débite correctement.

• Impossibilité d'éteindre le contact : Le moteur continue de tourner ou les voyants restent allumés clé retirée.

Comment diagnostiquer le défaut BPGA à la valise ?

Ne remplacez pas la batterie ou le démarreur à l'aveugle ! Un vrai diagnostic s'impose pour valider que le problème vient bien du boîtier.

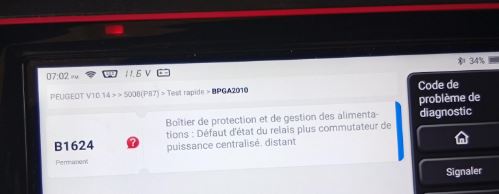

En faisant un diagnostic avec un appareil fiable comme le Kingbolen K7 (version Full), le défaut B1624 sera immédiatement lu et identifié dans le réseau multiplexé.

Voici le défaut:

Les codes défauts (DTC) à repérer sur votre Kingbolen K7

En interrogeant le calculateur BSI (Boîtier de Servitude Intelligent) ou le calculateur moteur avec votre scanner Kingbolen K7, vous tomberrez généralement sur ces codes :

• B1624 : Relais principal du BPGA - Circuit ouvert ou court-circuit.

• B162C : Défaut de commande du relais de puissance.

• U1113 / U1218 : Absence de communication sur le réseau CAN avec le BPGA.

Grâce à la rapidité de balayage et aux tests d'actionneurs du Kingbolen K7 version Full, vous pouvez directement vérifier si l'ordre de pilotage sort du BSI et si le BPGA répond correctement.

Quelle est la solution pour réparer ce problème ?

Dans 95 % des cas, le relais interne moulé dans la résine du boîtier est charbonné ou grillé. Comme le composant n'est pas conçu pour être réparé facilement par le constructeur, la procédure standard consiste au remplacement complet du boîtier.

Les étapes de remplacement

1. Sécurité d'abord : Débranchez la batterie et attendez 5 minutes que les calculateurs se mettent en veille.

2. Démontage : Déclipsez les caches en plastique, dévissez les écrous de maintien des câbles de puissance (attention au couple de serrage au remontage) et débranchez les connecteurs du BPGA.

3. Remplacement : Installez le nouveau boîtier (privilégiez une pièce d'origine ou de marque reconnue pour éviter les retours).

4. Effacement : Reprenez votre valise Kingbolen K7, effacez la mémoire des défauts dans le BSI et effectuez un essai routier.

Foire Aux Questions (FAQ) - Vos questions fréquentes

Peut-on rouler avec un défaut BPGA ?

Non, c'est très risqué. Le véhicule peut se couper brutalement en pleine voie rapide ou refuser de démarrer au moment le plus inopportun. De plus, des micro-coupures électriques peuvent endommager d'autres calculateurs plus coûteux.

H3 : Quel est le prix du changement d'un BPGA ?

La pièce seule coûte généralement entre 180 € et 300 € selon les références chez le constructeur. Avec la main-d'œuvre en garage, la facture globale oscille souvent entre 400 € et 500 €.

Une batterie faible peut-elle provoquer un faux défaut BPGA ?

Oui. Une sous-tension au démarrage peut générer des erreurs de communication éphémères. C'est pourquoi il faut toujours contrôler la tension de la batterie (et son état de santé) avec votre outil de diag avant de condamner le boîtier.

Faut-il coder ou programmer le BPGA après remplacement ?

Sur la majorité des modèles PSA, le boîtier BPGA est une pièce "passive/active" de puissance qui ne nécessite pas de télécodage en ligne. Un simple effacement des codes défauts avec la Kingbolen K7 après le montage suffit pour valider la réparation.
